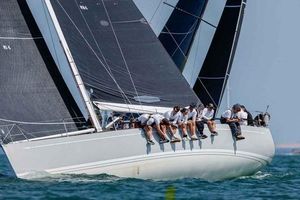

Nautor Swan SWAN 45

Afmetingen

• Specificaties

  Werven: Nautor's Swan

  Ontwerper: Germàn Frers

  Bouwjaar: 2002

  Bouwnummer: #15

  Vlag: Nederland, gelegen in Den Haag

  LOA: 13.30 m

  Breedte: 3.91 m

  Lengte Waterlijn: 12.07 m

  Diepgang: 2.80 m

  Tonnage: 9850 kg

  Ballast: 3910 kg

  IRC: 1.165 ORC CDL: 12.287

Aanvullende Informatie

Tanks

Watertanks: 1 (320 Liter)

Fueltank: 1 (150 Liter)

Holdingtank: 1 (60 Liter)

Engine

Brand: Volvo

Power: 39kW / 53HP

Type: Penta D2-55

Motor/Fuel type: Diesel

Interior

Single beds: 2

Double beds: 2

Cabins : 2

Toiletten: 2

Badkamers: 2

Aanvullende informatie

HULL & APPENDAGES

NGA-type gelcoat in grijs, cove en boot top strepen wit

Glas / vinylester laminaat met koolstofversterkingen

Sandwich topsides en enkel huid onderkant

Vezelversterkingen zijn multiaxiaal of unidirectioneel.

Structurele bulkheads zijn van gelamineerde sandwichconstructie of marinekwaliteit waterdicht multiplex.

Ondersteuningen onderaan versterkt met unidirectioneel koolstof en multiaxiaal grasvezel in geselecteerde gebieden.

GRP motorsteunen.

Composiet mastvoet met beweegbare schoen.

Roestvrijstalen kettingplaatdekkingen

Aanvullende Informatie

Kiel

Antimoonlegering loodbol en vin met bovenflens die in de romp is verzonken.

Vin vastgeschroefd aan de romp met hoogwaardig staal.

Kiel is afgewerkt tot Zero Tolerance met sjablooncontrole

Roei- en stuursysteem

Roei met schuim gevuld roer met koolstof/epoxy stock.

Aluminium kwadrant.

Vectran kabelsturing met rollager schijven.

Geïntegreerd composiet voetstuk met cockpitvloer.

Koolstofvezel 1600mm verzonken stuurwiel 0,9 omwentelingen H.O. naar H.O.

Noodstuur met legering

Aanvullende Informatie

Dek

Geavanceerd laminaat sandwichdek met unidirectionele huiden en een kern van laagdichtheid gesloten cellen schuim.

Esthec-dek

Gasflessen in de opbergruimte aan de stuurboordzijde

Dekuitrusting

Roestvrijstalen pushpit, pulpit en stagen

600 mm hoge levenslijnen

30 mm hoge teak toe rails voor de mast.

Composiet mastkraag.

Bevestiging van de voorstag op de boeg.

Vouwogen voor harnasbevestiging in de cockpit

Hatches & Poorten

Hoofd toegangshatch voor de schuifgarage van de kajuit.

Cockpithatch voor toegang tot het stuursysteem.

Aanvullende Informatie

1 Saloon luik Lewmar maat 60

1 Voorsteck luik Lewmar maat 60

1 Ventilatie luik in voorste toilet Lewmar maat 03

4 Vaste opbouwramen

4 openable opbouwramen - in de achtercabine, achtertoilet, keuken en navigatiegebied 1 raam van

achtercabine naar cockpit

1 luik voor gasfleskast

Ankeropslag luik

Getint tinten acryl hoofd toegangsluik met op maat gemaakte afneembare wasbord

Aanvullende Informatie

Lieren

Hoofdlier: Harken 56 STOR drie snelheid

Mainsheet lieren: Harken 56 STOR twee snelheid

Halyard lieren: Harken 48 STOR-SR twee snelheid

Lewmar ankerlier, verwijderbaar met afdekplaat (niet gemonteerd)

Zeilhardware

Harken aluminium foklijnrails

Harken aluminium mainsheetrail

Harken halyard geleidingsblokken

Harken voetblokken voor genoa

Spinlock klemmen

Interieur

Twee-kamer versie

Aanvullende Informatie

Vloerplanken van sandwichconstructie

Lichte bovenpanelen

Wikkelde bulkheads en bovenkanten in voor- en achtercabines

Wikkelde bulkheads en bovenkanten in de hoofdcabine

Lee-cloths voor slaapplaatsen in cabines en de hoofdcabine

Grijze kussenhoezen voor salonkussens + complete set zwarte sky-kussens voor racen.

Accommodaties

Vooruit cabine

Tweepersoonsbed met vulstuk voor het midden

Hangkasten en stoelen

Schuim matrassen over Scandi-Flex bedbodems

Leeskampen voor elk bed

Vooruit hoofd

GRP-moulding tot halve hoogte

Waterkraan, douche, spiegel en afvalbak

Handmatige zeewater spoel WC

Geïntegreerde douche

Achtercabines aan stuurboordzijde

Tweepersoonsbed onder

Onderste bed ondersteund door scandi-flex latten Kasten onder het onderste bed

Hangkast

Leeskampen voor elk bed

Accommodaties

Aft Hoofd Stuurboordzijde

GRP-moulding tot halve hoogte

Waterkraan, douche, spiegel en afvalbak S

Handmatige zeewater spoel WC

Geïntegreerde douche

Accommodaties

Galley

Gimbaled twee brander kookplaat met oven en roestvrijstalen beschermingsbalk

Twee roestvrijstalen spoelbakken met Oras mengkraan

Corian Cameo White aanrechtbladen en spoelbakdeksels

Lades en lockers

Voorlader 70 liter koelkast

Bovenlader 60-liter vriezer/koelkast

Afvalbak

Accommodaties

Salon

Tafel met opgevouwen bladen, omhuld met koolstof, met fiddles

Lockers aan beide zijden

De rugleuningen van de banken kunnen omhoog worden geklapt om pilotenbedden aan beide zijden te vormen

Navigatiestation

Tafel met voorwaartse kaarttafel met stoel

Opslag voor kaarten onder het tafelblad

Lades onder de tafel

Foulies locker

Aanvullende Informatie

UITRUSTING

Algemene Uitrusting

Motoronderdelen

Passarelle

Dockdozen,

Zwemladder

sprayhood

Eén boathook

Ankerlicht en kabel

Winchhandgrepen

Vlaggenmast

Fenders

Mastjack

Afstemgids

Aanvullende Informatie

Canvas

2x Mainsail cover

Wheel cover

Sheet/halyard storage bags Cushion covers

Table cover

Entry cover

Complete deck cover (2021)

Interior protection covers for:

- Keuken

- Kaarttafel

- Voorhut

Motoren

ENGINE & SYSTEMEN

Volvo Penta Marine diesel D2-55, 39 kW, 53 HP bij 3.000 RPM,

Saildrive en 2-blad, opvouwbare, racer propeller

Aluminium 150 ltr brandstoftank plus extra 60 liter brandstoftank, totale capaciteit 210L motorbox

verwijderbaar voor toegang

Motor afstandsbediening in de cockpit

Sanitair & ventilatiesystemen

Composite Flowtech zeekranen voor alle doorvoerfittingen onder de waterlijn

Water- en brandstoftankniveau-indicatoren

Aluminium 320 ltr watertank in drie onderling verbonden compartimenten

Warm en koud drukwater met een reserve voetpomp

Luchtinlaat op het dek voor motorruimte.

Afvoergat door de spiegel met extractor

Aanvullende Informatie

Afvoersysteem

2 handmatige bilgepompen en 1 elektrische bilgepomp

Whale gulper pompen voor de sump tanks in elke toiletruimte

60 ltr holding tank voor de voorste toiletten

“Y” klep in de voorste toiletruimte

Aanvullende informatie

ELECTRICAL SYSTEM

12 V DC elektrische systeem met geïsoleerde retour

6x2V batterijbank voor algemene service in geventileerde doos onder de salontafel

Extra 6x2V lichtgewicht batterijbank (-30kg)

12 V 46 Ah motorstartbatterijen in de servicebatterijbox

Mastvoet, verstagingen en stays geaard op de kiel

12 V DC koeling

12V DC Hoofd elektrische bedieningspaneel bij de kaartentafel 1

2 V stopcontact bij navigatie en in de cockpit

Eén leeslamp boven elk bed

Aanvullende Informatie

Ingebouwde halogeen plafondlampen

Flexibele kaartlamp en rode nachtlicht bij een navigatiestation

Apart hoofdentree licht

Schakelaars voor koplampen en masthead licht in de cockpit

Navigatielichten

AC-systeem

Stroomvoorziening 230V, 25 A met 15m kabel en dekverbinding

Laders/Inverters

Acculader Mass 12/80

Inverter Mass 12/1200

130 A service-alternator met 3-weg regelaar en 60 A alternator voor het starten

Aanvullende Informatie

ELECTRONISCHE SYSTEMEN / NAVIGATIE / COMMUNICATIE

Jaar 2021

B&G H5000 CPU, met Hercules Software

B&G Bewegingssensor

H5000 Snelheidssensor

Simrad Roerhoekindicator

Diverse mariene loadcell voor de voorstag

Jaar 2020

3x Garmin GNX 120 multifunction displays in carbon mast bracket

2x Garmin GNX 120 multifunction cockpit display

Aanvullende Informatie

Analytics;

Annalisa performance server.

Opmerking: Om het volledige potentieel van het systeem te benutten, wordt een laptopgebaseerde expeditiesoftware aanbevolen, voor

navigatie- en kalibratiedoeleinden. En een iPad om te koppelen met de functie als interface naar de annalisa.

Aanvullende Informatie

MAST & RIGGING

I= 18.80 m 61.68 ft

J= 5.40 m 17,72 ft

P= 18,66 m 61.22 ft

E= 6.65 m 21.82 ft

SPL = 5.43 m 17.81 ft

Fore Triangle= 50.8m2 546 ft2

Main Sail= 76.4 m2 823 ft2

Jib= 54.7 m2 589 ft2

Spinnaker= 153 m2 1647 ft2

New Hall Spars carbon fiber two spreader mast (2016 15/16 fractional rig, spreaders swept 20

degrees. Carbon fiber boom & spreaders All painted in white Awlgrip.

Aanvullende Informatie

Tuff Luff

Enkel lijn reefing

Harken fok furler met aparte voorstag

Duitse mainsheet systeem

- 2x wit geverfde carbon fiber Hall Spars dubbele taper spinnaker pole, track en tackle op de mast

met: - 2 spinnaker guys Spectra 12 mm

- 2 spinnaker sheets met tweakers Spectra 8 mm

- 1 downhaul met dubbele eind Spectra 10 mm

- Spinnaker pole bevestigingen op dek

Spinnaker halyards aan de masttop

- Onderbroken schouders Navtec rod. Dek spanners Serie 800

- Gecombineerd mainsail luff groove en track systeem

Aanvullende Informatie

Aangepast inhaulsysteem

Aangepast onderdeks gennaker barber haul systeem geleid naar cam cleat in de cockpit

Car puller systeem met aangepaste cam cleat in de cockpit

2 x Navtec 2 snelheid, hydraulische panelen

24” hydraulische cilinder voor de achterstag

Snelle ontgrendeling voor de achterstag

Windex met licht op de masttop, 2 coaxiale kabels

Lazy jacks

Windex met licht op de masttop, 2 coaxiale kabels

Voorraad van het lopende tuig beschikbaar op aanvraag

Aanvullende informatie

SAILS INVENTORY

Cruising sails:

- Mainsail Dacron (North Sails)

- Jib Spectra

Racing sails:

MN1 141 2012 NS

MN2 240 2015 NS

MN3 518 2017 NS

L1 142 2012 NS

L2 277 2016 NS 100674-002

L3 269 2016 NS 1885-002

L4 27/2019 2019 NS 100930-002 3DI Raw 780

M1 143 2012 NS

M2 239 2015 NS

Aanvullende Informatie

M3 508 2017 NS 100774-001

M4 03-2020 2020 NS ONL 202551-001 Mi-4

H1 144 2011 NS

H2 191 2014 NS 107341-004 No Limits (flat)

H3 273 2015 NS 1886-006 (round)

3.5 503 2011 NS

OSR HWJ 186 2013 NS 1885-003

Aanvullende Informatie

Spinnakers

A1.5A 108 2011 NS

A1.5B 276 2016 NS

S2A 109 2011 NS

S2B 187 2014 NS 4004711-1

S2C 272 2015 NS 1886-004

S2D 01/2019 2019 NS 100912-001 'Heavy' - SK75 leeches

S2E 04-2020 2020 NS ONL 202551-003 'Light' - SL 50 body / S2C design

S4A 110 2011 NS

S4B 188 2014 NS

Staysail 148 2007 NS 66016739 08 Recut 2018

Staysail 2020 NS ONL 202551-002 SST-2
